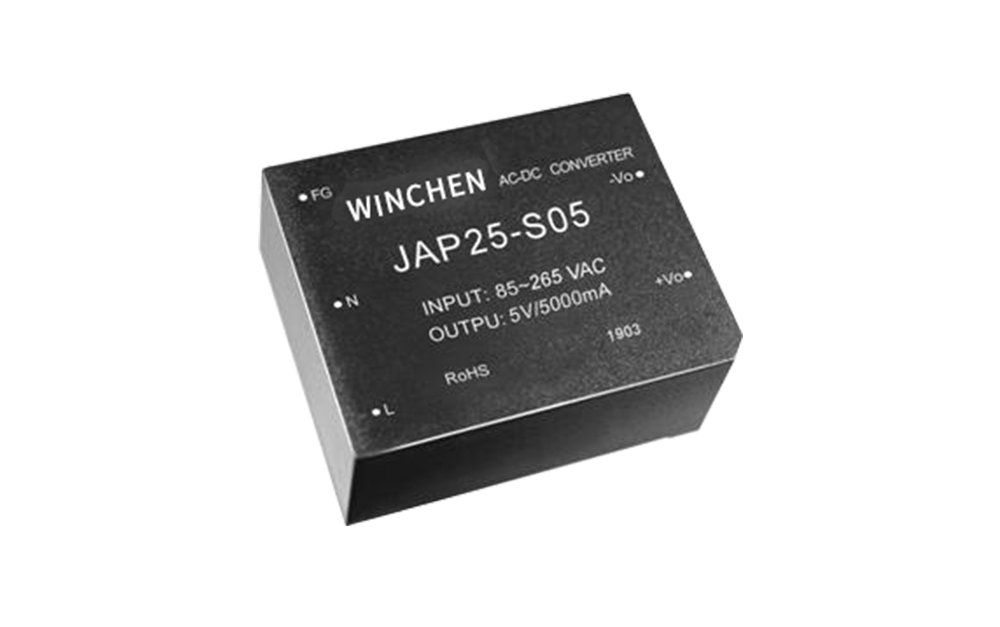

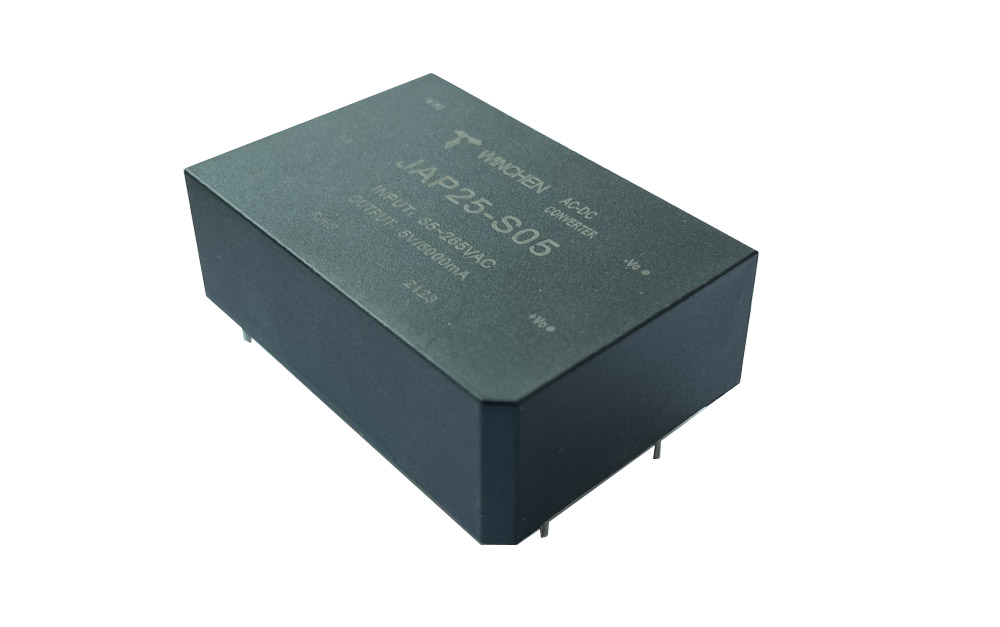

25W 交直流兩用AC-DC模塊電源

型號：JAP25-S05
超寬電壓輸入 隔離輸出

產品介紹

產品特點

  • 高功率密度、高轉換效率
  • 全球通用輸入電壓范圍85~265VAC
  • 塑料外殼封裝
  • 低輸出紋波與噪聲
  • 具備短路與過流保護功能，可靠性高
  • 待機功耗低
  • 隔離電壓高達3000VAC
  • 環保設計，符合RoHS指令
  • 100%滿載老化
產品型號列表
型號 輸入電壓 輸出
（Vo1/lo1）		 輸出
（Vo2/lo2）		 紋波噪聲 效率
JAP25-S03 85~265VAC 3.3V/4100 mA   50mVp-p 74%
JAP25-S05 85~265VAC 5V/4100 mA   50mVp-p 79%
JAP25-S09 85~265VAC 9V/2500 mA   60mVp-p 81%
JAP25-S12 85~265VAC 12V/2100 mA   60mVp-p 83%
JAP25-S15 85~265VAC 15V/1600 mA   800mVp-p 84%
JAP25-S24 85~265VAC 24V/1100 mA   100mVp-p 85%
JAP25-S48 85~265VAC 48V/500 mA   50mVp-p 87%
輸入特性
項目 條件 最小 典型 最大 單位
輸入電壓范圍 AC 輸入 85   265 VAC
DC 輸入 100   375 VDC
輸入頻率   44   470 Hz
輸出特性
項目 條件 最小 典型 最大 單位
輸出功率   0   25 W
輸出電壓精度     ±1 ±2 %
線性電壓調節率 額定輸入電壓下，輸入電壓變化±1%   ±0.5
負載調節率 標稱輸入電壓下，負載從10%到100%變化   ±0.5 ±1
過流門限 額定輸入電壓下 120   150
溫度漂移系數 額定負載下     ±0.02 % / ℃
短路保護   持續短路保護（自恢復）
綜合參數
項目 條件 最小 典型 最大 單位
絕緣電阻 測試時間1分鐘，漏電流小于1mA 1000     MΩ
絕緣電壓 額定輸入電壓下 3000     VAC
開關頻率     65   kHz
儲存濕度   5   90 %
工作溫度   -40   70 ℃
儲存溫度   -40   105
工作外殼溫升     20 30
引腳耐焊接溫度 焊點距離外殼1.5毫米，操作10秒     300
MTTF   20     萬小時
重量     70   克
冷卻方式 自然風冷
外殼材質 阻燃耐熱塑料（UL94-V0）
EMI EN55022,Class B
安全標準 UL60950-1,IEC/EN60950-1

備注：

1. 以上參數如無特別說明，均為輸入交流220V，環境溫度為25℃條件下所測得。

2. 紋波噪聲值是在額定負載條件下用20M帶寬，使用300mm雙絞線，終端并聯0.1uF高頻電容和47uF電解電容的測量結果。
參數曲線圖

環境溫度與輸出功率（%）
輸入電壓與輸出功率（%）
典型應用
  • FUSE為保險絲，建議1A/250V規格；
  • NTC為熱敏電阻，建議10D-9規格；
  • MOV為壓敏電阻，建議型號7D471K；
  • C1為輸出濾波電容，建議使用高頻低阻電解電容，根據模塊輸出電壓選擇容量與電壓；
  • C2為陶瓷電容，建議104k/50V；
  • TVS1為TVS管，根據模塊輸出電壓選擇型號。
外型與管腳的定義
引腳功能定義
引腳 單路 雙路 雙路雙隔離
1 FG FG FG
2 AC(N) AC(N) AC(N)
3 AC(L) AC(L) AC(L)
4 -Vo -Vo -Vo1
5 No Pin No Pin -Vo1
6 No Pin COM No Pin
7 No Pin No Pin +Vo2
8 +Vo +Vo +Vo2
