1.產品特性

• 兼容 IEEE802.3at 標準設備。
• 42V~100V寬工作電壓范圍。
• 最大輸出功率可達13W；額定輸出：12V/1A
• 輸出紋波小于150mV
• 轉換效率可高達88%（輸入48V,輸出12V@1A)
• 結合溫控保護、電流限制，高壓內部開關等幾種保護功能。
• 輸入&輸出：隔離2000Vdc
• 高可靠性：設計滿足500萬小時平均故障間隔

2. 應用范圍

• IEEE 802.3at兼容設備
• 視頻和VoIP電話
• PoS終端、RFID終端
• 光纖到戶(FTTH)終端
• 安全攝像頭

3. 描述

POE WC-PD13U120系列模塊結合了PSE網絡信號與電力分離模塊，不需外加分離器配合使用向非PoE受電設備實現數據傳輸和供電，信號傳輸10/100Mbps高達100米。

能與市場上85% 以上PC模組自由搭配也可為其他功率相當需要實現PoE功能的設備供電和網絡分離使用。

WC-PD13U120控制電路提供了PoE在兼容性簽名和功率分類所需的電源設備(PSE)，具有完整的協議檢測然后將13W的電源加到端口。

自動維持功率特性(MPS) – 自動調節 1-2 類或 3-4 類 PSE 的 MPS – 支持超低功耗待機模式  與主適配器優先級輸入等，同時具有高效率直流/直流轉換器有較長的軟啟動周期能確保符合 IEEE802.3at啟動要求。

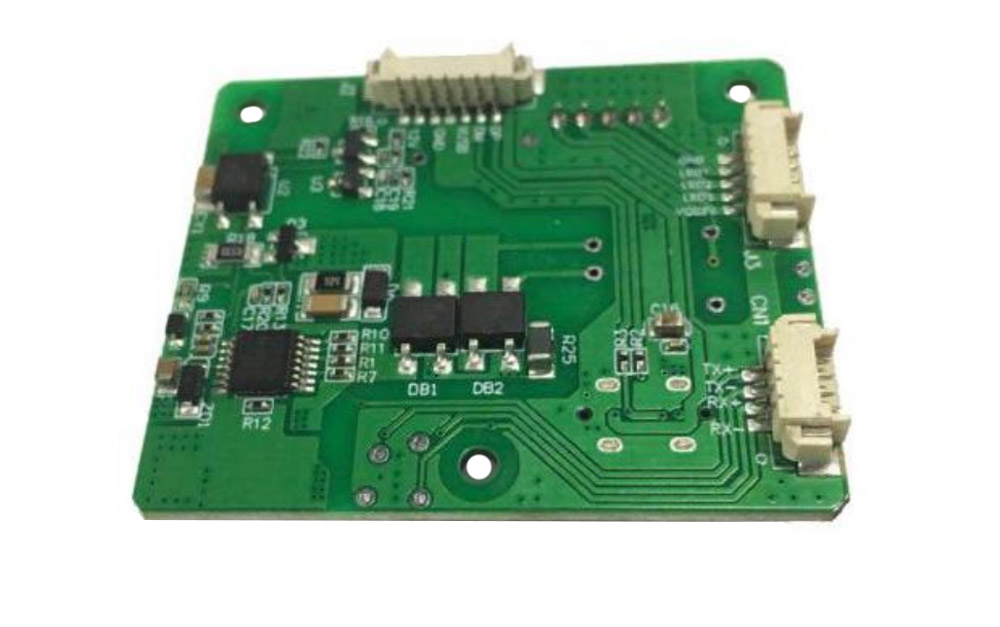

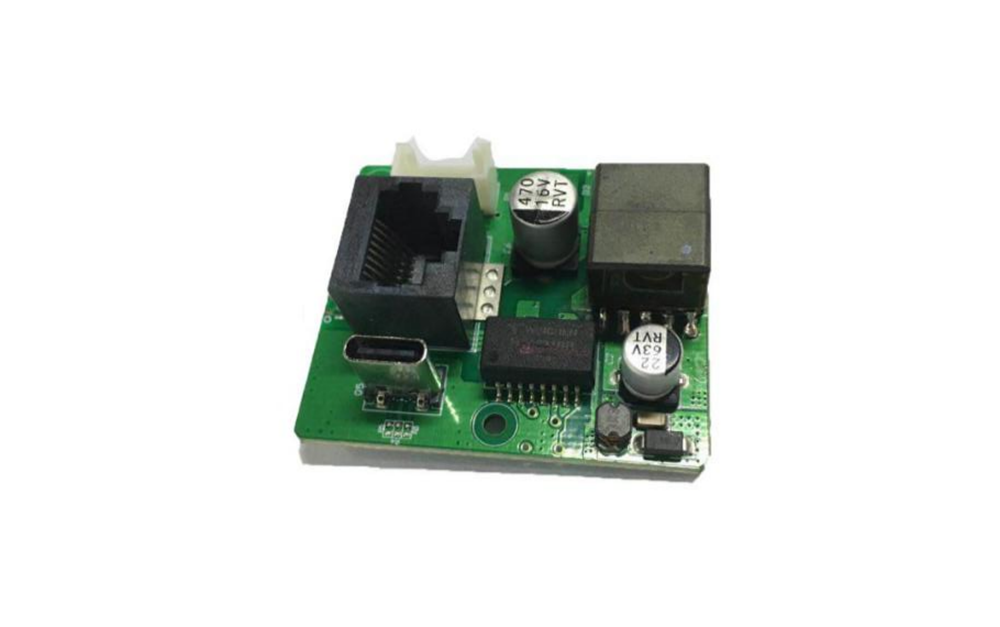

4. 端口定義

斷口	Name	Describe
1	Q5	預留串口與J2端口對應，支持供電以及通訊QC協議。（為4pin端口絲印處標有定義）
2	RJ45	為網絡通訊接口與CN1端口串口傳輸10/100MbpsTX,RX通信。
3	P1	此接口與J3接口相連形成預留串口。
4	J2	POE電力輸出端，同時TYPE-C端口也與之相連。
5	J3	此接口與J3接口相連形成預留串口。
6	CN1	為網絡信號TX+,TX-,RX+,RX-傳輸接口。

5. 電氣特性

5.1 絕對最大額定參數

No	參數	符號	最小值	最大值	單位
1	直流電壓	VCC	-0.3	100	V
2	直流電壓浪涌 1ms	VSURGE	-0.6	65	V
3	環境溫度	TS	-40	80	℃

*超過上述額定值可能會對產品造成永久性損害。不建議在這些條件下進行功能操作。 最大額定值假設自由氣流。

5.2 推薦工作條件

No	參數	符號	最小值	最大值	單位
1	輸入電壓	VIN	42	57	V
2	低壓鎖定	VLOCK	35	-	V
3	工作溫度	TOP	-40	80	℃

*只適用于WC-PD13U120的最高工作溫度。

5.3 DC characteristic

No	參數	符號	最小值	典型值	最大值	單位	測試意見
1	標準輸出電壓	+VDC	11.7	12.0	12.2	V	VIN=48v
2	輸出電流 (VIN=48V)	PWR	-	1	1.4	A	寬電壓輸入 42-57V
3	功率調整率	VLINE	-	0.1	-	%	@50% 負載
4	負荷調整率	VLOAD	-	1	-	%	@VIN=48V
5	紋波輸出噪聲	VRN	-	100	150	mVp-p	@最大負載 2
6	最小負荷	RLOAD	38	39	-	mA
7	短路持續時間	TSC	-	-	∞	sec
8	效率 (負載 80%)	EFF	-	86	-	%
9	隔離電壓 (I/O)	VISO	-	-	2000	VPK
10	溫度系數	TC	-	0.02		%	Per ℃
11	效率	?	84	87	∞	%

1: 典型數字為25°C，標稱電壓為48V，僅用于輔助設計。

2：輸出紋波和噪聲可以通過外部濾波器降低，見應用說明。

3：如果在低于規定最小負載的情況下操作，模塊會發出可聽的噪音，并可能導致PSE的MPS故障。



6 工作溫度范圍

由于WC-PD13U120是一個功率元件所組成，它會產生熱量，因此在設計階段考慮散熱非常重要。

WC-PD13U120的核心是一個DC/DC轉換器，它和其他電源一樣會產生熱量。模塊產生的熱量將取決于驅動所需的負載和PSE提供的輸入電壓。數據表本節中顯示的信息是指由SE提供的額定48Vdc輸入電壓。

WC-PD13U120的最高環境工作溫度為60℃。這些結果都是在靜止的空氣中產生的，沒有任何散熱，可以通過強制部件上方的氣流或使用散熱器來提高WC-PD13U120的性能。

WC-PD13U120內置熱保護功能，當工作溫度過于一定范圍時會降低輸出功率，建議模塊由符合IEEE802.3at標準的PSE或跨中設備供電。

因?yàn)槊總€(gè)應用環境都是不同的，所以不可能給出固定的和絕對的溫度建議。但是，使用的任 何外殼都必須為WC-PD13U120提供足夠的通風。

8 熱極限/保護

WC-PD13U120通過內部監控溫度來提供熱保護電流或切斷電源需要防止超過其預先設定 的溫度限制。

兩級采用熱電流限制，使IC工作電流限制降低50%，溫度達到145?C在165?C以上將 停止工作

兩者的正常電流限制當溫度返回到125?C以下時，重新恢復使用。
