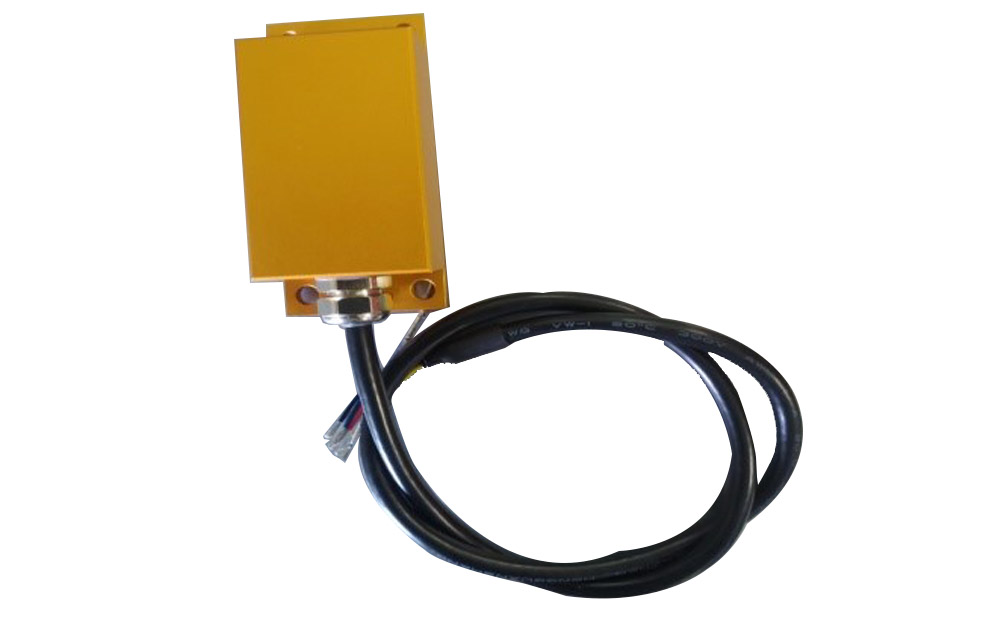

雙軸傾角傳感器

型號：WCIS300-C1-5-180
WCIS300-C1-5-180是一款模擬電壓輸出的雙軸傾角傳感器，用戶只需采集傳感器的電壓值就可計算出當前物體的傾斜度。內置(MEMS)微型固體擺捶，通過測量靜態重力場變化，轉換成傾角變化，變化通過電壓0-5V方式輸出，并支持485通訊。主要用來測量物體與水平面的傾斜。本產品采用非接觸式測量原量，能實時輸出當前的姿態傾角，非接觸式感應測量原理，安裝簡單。最新的 MEMS 傳感生產工藝生產,高精度、體積小、抗外界電磁干擾能力強 、承受沖擊震動能力強。是工業設備，平臺測量姿態的理想選擇！

在線訂購

產品介紹

1、產品特性

單軸傾角測量	低電壓輸入 24V
IP67 防護等級	量程±90°可選
輸出方式 0～5V(電流和485可定制)	高抗振性能>2000g
精度：參考性能表	寬溫工作：-40～+85℃
分辨率 0.05°	小體積 90×40×22mm（可定制）

2、應用

工程車輛調平	橋梁與大壩監測
高空平臺安全保護	醫療設備角度控制
基于傾角的方向測量	地下鉆機姿態導航
地質設備傾斜監測	盾構頂管應用
定向衛星通訊天線的俯仰角測量	礦業機械、石油鉆井設備

3、電氣參數

參數	條件	WCIS300-C1-5-20	WCIS300-C1-5-60	WCIS300-C1-5-120	WCIS300-C1-5-180	單位
測量范圍		±10	±30	±60	±90	°
測量軸		X,Y軸	X,Y軸	X,Y軸	X,Y軸
零點輸出	0°的輸出	2.5	2.5	2.5	2.5	MA
分辨率		0. 05	0. 05	0. 05	0. 05	°
絕對精度		0.1	0.1	0.1	0.1	°
年長期穩定性		0.1	0.1	0.1	0.1	°
零點溫度系數	-40～85°	±0.06	±0.06	±0.06	±0.06	°/℃
靈敏度溫度系數	-40～85°	≤100	≤100	≤100	≤100	ppm/℃
上電啟動時間		0.5	0.5	0.5	0.5	S
響應時間		0.02	0.02	0.02	0.02	S
響應頻率		1～20	1～20	1～20	1～20	Hz
電磁兼容性	依照 EN61000 和 GBT17626
平均無故障工作時間MTBF	≥50000 小時/次
絕緣電阻	≥100 兆歐
抗沖擊	100g@11ms、三軸和同(半正弦波)
抗振動	10grms、10～1000Hz
防水等級	IP67
電纜線	標配 1 米長度、耐磨、寬溫、屏蔽電纜線 6*0.4mm² (可定制)
重量	170g(不含電纜線)

*本性能參數只列出±10°、±30°、±60°、±90°系列以作參考 ,其它測量范圍請以相鄰參數為準。

4、性能指標

參數	條件	最小值	典型值	最大值	單位
供電電壓	標準	9	24	36	V
供電電壓	可選裝		5		V
工作電流	空載		25		mA
輸出負載	電阻性	10			k?
輸出負載	電容性			20	nF
工作溫度		-40		+85	℃
存儲溫度		-55		+125	℃

4.1、名詞解釋

分辨率：是指傳感器在測量范圍內能夠檢測和分辨出的被測量的最小變化值。
絕對精度：絕對精度是指在常溫條件下, 對傳感器的絕對線性度、重復性、遲滯、零點偏差、及橫軸誤差的綜合誤差。長期穩定性：長期穩定性是指傳感器在常溫條件下，經過一年的長期工作下最大值與最小值之的偏差。
響應時間：響應時間是傳感器在一次的角度變化時，傳感器輸出達到標準值所需的時間。
