一、介紹

WCIS300系列是深圳市威勤電子有限公司研發的傾角傳感器系列，該設備具有結構精巧、低功耗、高性能等特點，傳感器支持模擬信號輸出電壓、電流；工業標準通訊接口：RS232、RS485、CANopen等。產品覆蓋單軸、雙軸、三軸、多軸傾角傳感器，測量精度、測量范圍、工作溫度等級可選，廣泛應用于測量運動或靜態載體的傾斜角度、搖擺、晃動等；系統選用高質量的MEMS加速度計、陀螺儀傳感器，通過非線性補償、正交補償、溫度補償?shù)?，消除干擾及環境因素產生的誤差，提高測量精度、確保優良品質。

二、傳感器技術參數

供電方式	9 ~ 35VDC, 24V@100mA
待機功耗	200uA
線路方向	0~±90°量程可選
線路垂直方向	0~±90°量程可選
測量分辨率	0.05°
擺幅測量	0.3‰
傳輸方式	RS485/電壓（客戶可選其他接口）
防護等級	IP67
工作溫度范圍	-40℃ ~ 85℃
抗振性	>3500g
規格尺寸	90mm*40mm*26mm

三、傳感器應用場景

1、新能源裝備應用

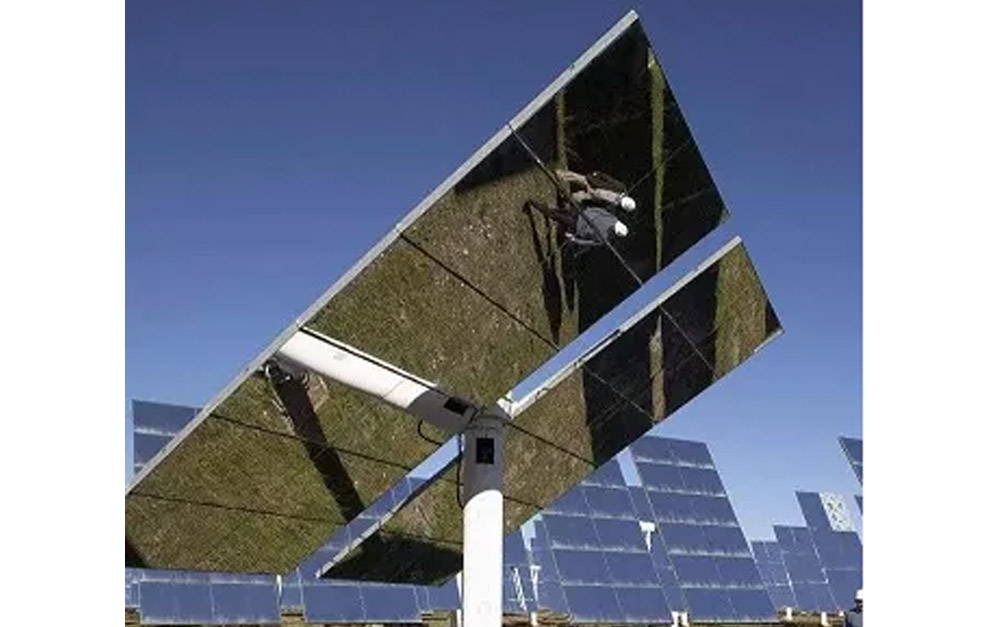

太陽能光伏發電、太陽能光熱項目應用能有效保證太陽能裝備追日精度，提高發電效率和集熱/發電效率，增加經濟效益。風力發電機組裝備應用可監控風機塔筒的傾斜度及風擺，及時預警自然災害、基礎沉降、大風等導致風機塔筒異常，及時提醒運維防范，保障電力生產安全。

2、重型機械及裝備應用

挖掘機、塔吊、高速路、鐵路、橋梁等建設裝備應用，進行施工調平及傾斜度設計施工測量，保證施工精度，確保工程指標。


3、通訊及路燈照明應用

通訊基站遍布全球各地及各種復雜工況，基站塔架應用能保障塔架安全，避免風力、基礎沉降等其他自然災害導致的塔架傾斜或倒塔事故。路燈應用可有效監控?zé)魲U狀態，及時預警燈桿傾斜和晃動，保障安全，減少損失。

4、鐵路公路橋梁應用

鐵路、公路、橋梁等各大項目應用，可保障施工安全，保障設計與工程施工的工程傾斜度、高度差、坡度等指標；路面、鐵路、橋梁監控應用，可實施監控目標傾斜度、高度差及晃動狀態、預防事故發生。

5、平臺控制應用

船載水平平臺應用，用于船載衛星跟蹤天線的底座，以保持天線始終處于水平狀態，對平臺進行實時控制，可以隔離船體的俯仰和橫滾運動，使平臺處于水平，提高平臺穩定性，大型艦艇、船只平衡性及穩定姿態。


6、隧道山體大壩應用

隧道、山體、大壩傾斜度監測，可有效預防自然災害，及時預警，減少財產損失。通過傾角傳感器的監測、觀測儀器，及時獲取隧道、山體、大壩和基巖性態變化，分析評估隧道、山體、大壩的安全程度，及時采取措施，保證安全運行。

7、機器人汽車應用

機器人技術迅速發展，在機器人上應用了大量的傳感器，傾角傳感器在機器人上應用，實時監測機器人的姿態及活動空間位置，用于平衡控制及高精度運行控制。汽車自動駕駛技術發展，車身穩定系統、坡道輔助、車燈上下坡轉彎隨動，均用到傾角傳感器，以提高汽車安全性能及汽車智慧程度。

傳感器通過安裝配置后可實現組網應用，便于監控風機安全。
