產品簡介

• 本產品為無線定位數傳輸終端，專為能源監控行業應用定制研發。具有遠端服務器監測、控制與遠程升級功能。支持TCP/IP 、MQTT、UDP鏈接。
• 本產品可以靈活的實現多種方式接入，安裝簡單方便。適用于任何串口通訊的單片機數據采集傳輸系統?？煽焖賹⒖蛻粲芯€串口設備轉變?yōu)闊o線通訊設備，無需系統開發投入，即可快速接入物聯網平臺。極大減輕了用戶的開發工作量以及維護負荷。
• 本產品采用高性能的Cortex-M0+ 32 位 CPU 處理器，4G LTE 全網通無線通訊模塊，GNSS雙模定位模塊（GPS&北斗三代）， 超強的公網網絡覆蓋以及支持大容量FLASH存儲為產品提供了穩定的、高可靠的運行。

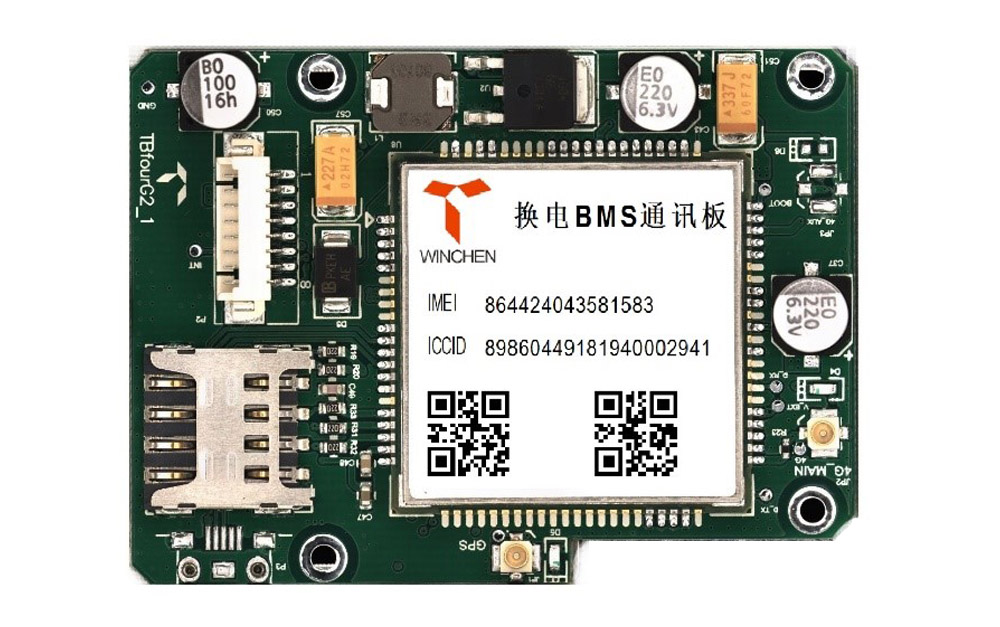

產品布局&接口說明

TOP(H)：5.5mm± 0.1mm BOTTOM(H):2.0mm± 0.1mm           產品尺寸

序號 定義 備注 1 GND   2 VCC Vin 12V 3 NC   4 GND   5 RST   6 INT   7 TXD 連接設備TXD 8 RXD 連接設備RXD P2端子定義

功能特點

1. 支持TCP/IP ,MQTT,DUP FTP鏈接協議?；ヂ?lián)網技術與無線LTE網絡結合，支持公網與APN接入。
2. 4G LTE全網通CAT1&CAT4無線傳輸可選，GNSS&LBS定位。內置Gsensor運動狀態檢測，狀態指示，遠程升級數據包續傳。
3. 通過上位機配置設備ID、支持IP以及域名登陸服務器；支持多路連接。
4. 可配置心跳包，發送間隔和服務器保持連接；透傳非透傳傳輸可選，掉線重連。
5. 支持遠程參數配置、軌跡查看，能源狀態監測，報警告示。
6. GNSS天線故障檢測，通訊異常自診斷

電氣參數

1.CPU：32 bit cortex M0+, 128k flash. 16k ram
2.本地存儲：2M bit SPI  FLASH
3.GNSS 定位：Beidou&GPS雙模，水平位置精度<2.5m CEP @130dBm

靈敏度：-165dBm(跟蹤)
            -156dBm(重獲)
            -148dBm(搜獲)

定位時間：

TTFF(開闊空間)  <35S typ@-130dBm  冷啟動
TTFF(開闊空間) <1S  typ@-130dBm   熱啟動

4.Gsensor：  檢測移動/靜止?fàn)顟B(tài)

5.卡槽類型：  Mirco SIM卡，支持物聯網卡

6.網絡制式：  LTE-FDD：B1.B3.B5.B8

LTE-TDD:B34.B38.B39.B40.B41

UMTS/HSDPA/HSPA+:B1.B8

GSM:900/1800MHZ

頻段	3GPP標準QPSK	實測值
	10Mhz	10Mhz
B1	95.2	-100
B3	95.2	-100
B5	95.2	-101
B8	95.2	-101
B34	95.2	-100
B38	95.2	-100
B39	95.2	-101
B40	95.2	-101
B41	95.2	-100
頻段	靈敏度（典型）
EGSM900	＜-109dBm
DCS1800	＜-109dBm
WCDMA B1	＜-110dBm
WCDMA B8	＜-110dBm



7.  電氣特性

• 輸入電壓：11~14VDC
• 額定電流：≤300mA
• 待機電流：動態≤40ma, 靜態≤ 30ma, 存儲≤ 20ma
• 工作溫度：-40℃~80℃
• 工作濕度：≤95%RH

8.  LED狀態顯示，D4—網絡狀態指示燈；D5—GNSS定位狀態指示燈

D4網絡狀態指示說明

1. 每隔 5s 連續 閃爍4次---設備開機, 正在登陸 4G 網絡
2. 每隔 5s 連續 閃爍3次---已登陸運營商網絡, 正嘗試連接IoT平臺
3. 每隔 5s 連續 閃爍2次---已連接 IoT 平臺, 正嘗試連續發送登陸請求。
4. 每隔 5s         閃爍1次---成功連接, 正常定時上報屬性數據包。
5. 每隔 10s       閃爍1次---當前狀態為存儲狀態

D5 GNSS定位狀態指示說明

1. 隔5s閃3次---  未定位.
2. 隔5s閃1次---  定位.
3. 隔5s閃2次---  AGPS定位
4. 隔10s閃1次---固定位置上報
