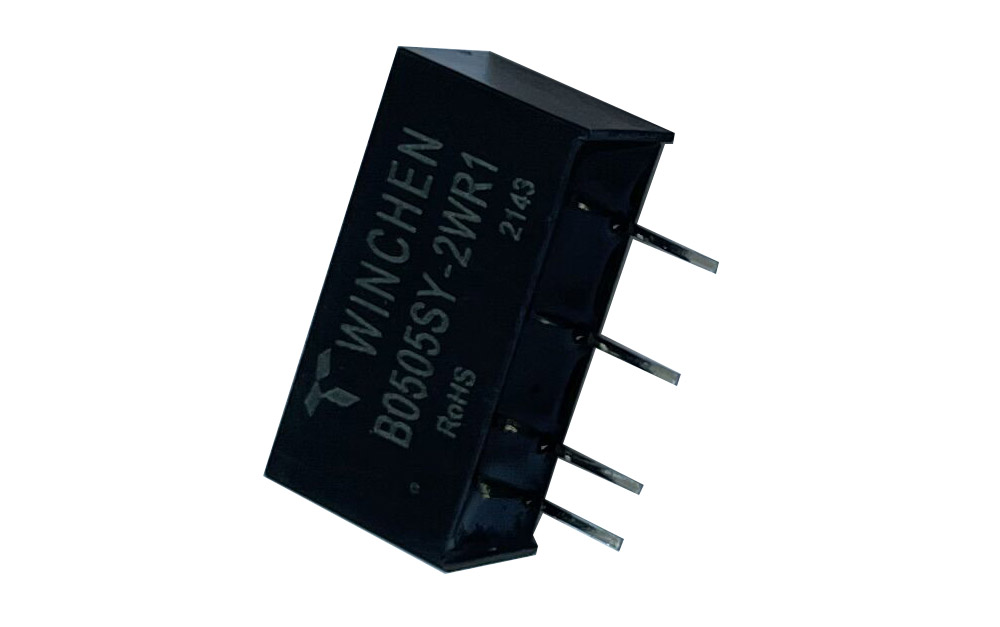

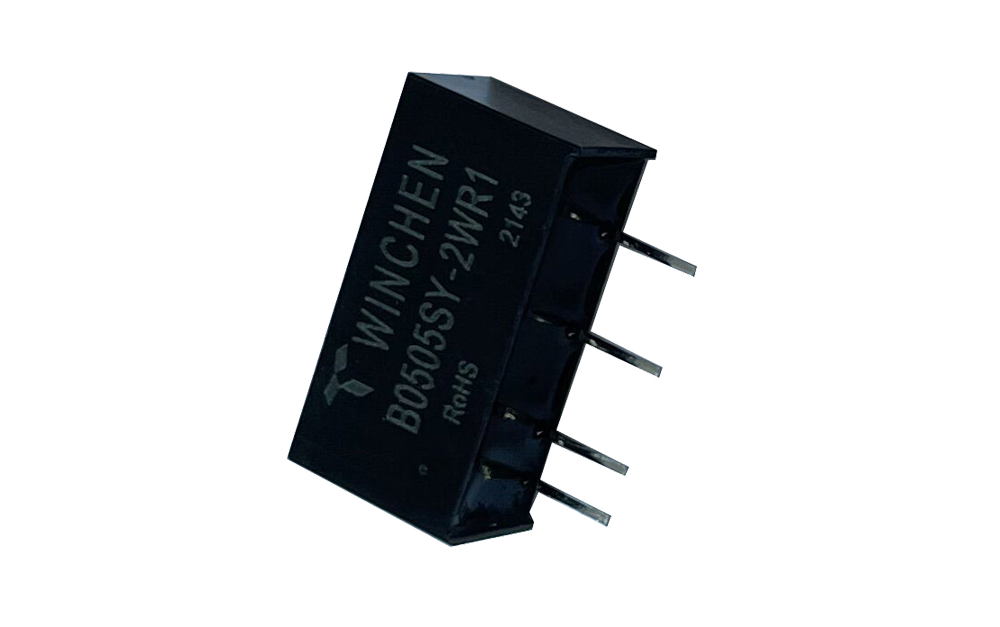

產品特點

• 體積小、功率密度高
• 效率高，輸出紋波噪聲低
• 空載功率功耗低，靜態電流小
• 長時間短路保護且自恢復
• 熱穩定性能好，溫度特性好
• 工作溫度范圍：-40℃～+85℃
• 隔離電壓高達1500VDC
• 可靠性高（MTTF≥350萬小時）
• 國際標準SIP封裝，節省PCB安裝空間
• 100%滿載老化

產品型號列表
型號	額定輸入電壓（V）		額定輸出		典型效率 （%）
	標稱	范圍	電壓（V）	電流（mA）
B0503SY-2WR1	5	4.5~5.5	3.3	606	80
B0505SY-2WR1			5	400	84
B0507SY-2WR1			7.2	278	86
B0509SY-2WR1			9	222	86
B0512SY-2WR1			12	167	88
B0515SY-2WR1			15	133	88
B1205SY-2WR1	12	10.8~13.2	5	400	85
B1209SY-2WR1			9	222	85
B1212SY-2WR1			12	167	86
B1215SY-2WR1			15	133	88
B1505SY-2WR1	15	13.5~16.5	5	400	86
B1515SY-2WR1			15	133	90
B2403SY-2WR1	24	21.6~26.4	3.3	606	80
B2405SY-2WR1			5	400	86
B2409SY-2WR1			9	222	90
B2412SY-2WR1			12	167	89
B2415SY-2WR1			15	133	90
B2424SY-2WR1			24	83	86

輸出特性
項目	條件		最小	典型	最大	單位
輸出功率			0.2		2	W
線性電壓調節率	額定負載下，輸入電壓變化±1%			±1.2	±1.5	%
負載調節率	標稱輸入下，負載從10% 到100%變化			10	15
靜態電流	標稱輸入下，輸出負載為0時	B05XX	≤20			mA
		其他	≤10
溫度漂移系數	額定負載下				±0.03	% / ℃
紋波&噪聲	帶寬20MHz，采用平行線法			50	100	mVp-p
開關頻率	額定輸入電壓			280		KHz
輸出電壓精度	見誤差包絡曲線圖

絕緣特性
項目	測試條件	最小	典型	最大	單位
絕緣電阻	500VDC	1000			MΩ
絕緣電壓	測試時間1分鐘，漏電流小于1mA	1500			VDC

一般特性
項目	條件	最小	典型	最大	單位
存儲濕度		5		95	%
工作溫度		-40		85	℃
存儲溫度		-55		125
工作時外殼溫升			15	25
引腳耐焊接溫度	焊點距離外殼1.5毫米，操作10秒			300
輸出短路保護	持續短路保護且自恢復
熱插拔	不支持
MTTF		350			萬小時
重量			2.4		克
冷卻方式	自然風冷
外殼材質	阻燃耐熱塑料（UL94-V0）

外型與管腳的定義
	引腳 功能 1 Vin 2 GND 4 0V 6 +Vo 端子規格：0.3*0.5 注：單位：mm[inch]     未標注公差：±0.25[±0.010]
推薦PCB圖	包裝管尺寸圖

基本應用電路推薦

C1、C2的選擇可參考下表：

輸入電壓	外接電容 C1	輸出電壓	外接電容 C2
5VDC	10uF	3.3/5VDC	4.7uF
12VDC	4.7uF	7.2/9VDC	2.2uF
15VDC	2.2uF	12/15VDC	1uF
24VDC	1uF	24VDC	0.47uF

應用注意事項

• 盡量避免空載使用：當負載功耗小于模塊輸出額定功率的10% ，建議在輸出端外接假負載或選擇額定功率較小的模塊，假負載（電阻）可按模塊額定功率的5-10%計算，電阻值=U² /（10%×2W）；
• 輸出外接電容避免過大：輸出端外接電容C2其容值不能過大，否則容易造成模塊啟動時過流或啟動不良，具體應根據電容外接表進行選擇；
• 對于紋波噪聲要求較高的場合應外接LC濾波電路，LC濾波器的諧振頻率要遠小于DC/DC模塊的開關頻率，防止相互干擾，造成輸出紋波增加或模塊損壞，如圖：
